Večnamenski voziček

SESTAVNI DELI :

1. kolesa od otroškega vozička
2. profil 25 x 25 mm za spodnji del
3. profil 20 x 30 mm – od kovinskega ogrodja od kavča
4. profil 20 x 40 mm za polico vozička
5. osi za kolesa
6. kovinska cev fi 32 mm od sesalca
7. Al cev fi 26 mm – deli od telovadne opreme
8. pvc profil od zaščitnih letev
9. iverice 500 x 250 x 20 mm – ostanki polic za omaro 6 kos

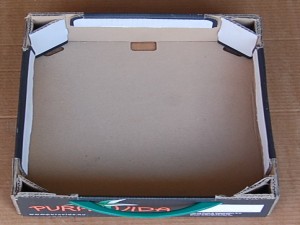

10. kartonska škatla
11. ročaj za kartonsko škatlo
12. pvc predal od hladilnika
13. protidrsna podloga
14. lesni vijaki
15. kniping vijaki
16. kovice
17. električne sponke
18. vijaki M6 x 60 mm – 6 kos – za spoj spodnjega profila in profila kavča

Lahko uporabite tudi drugačne profile, tiste, ki jih imate na razpolago.

Sponke za kanale za elektriko pobrusimo od znotraj.

Tako dobimo enostavna prijemala za protidrsno podlogo.

Zgoraj je kovinski profil od kavča, ki je namenjen za povišek. pritrjen je na osnovni profil z vijaki.

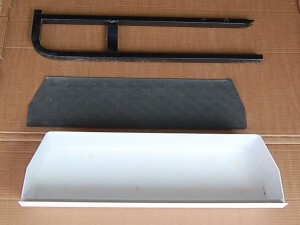

Protidrsno podlogo oblikujemo glede na predal hladilnika.

Črno pobarvane iverice so dimenzije 250 x 500 mm.

So ostanki polic od omare, katere moj prijatelj ni potreboval več. Pritrjene so z kniping vijaki na profile.

Glede na premer vijaka izvrtamo luknje v kovinski profil.

V iverico pa naredimo enako luknjo, kot je premer vijaka.

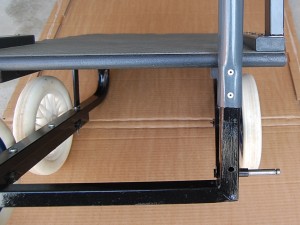

Slika prikazuje spodnji del vozička. V profil izvrtamo skoznjo luknjo fi 10 mm. Kovinsko os zavarujemo proti izvleku z razcepko. Cev sesalca je fiksirana z kovicami na pravokotni profil.

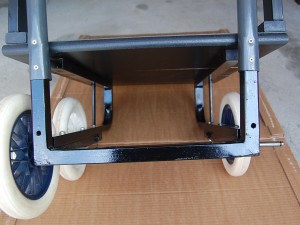

Slika prikazuje poviške - deli ohišja kavča. Pritrjeni so z vijaki. matice so spodaj.

Detajl osi na katerega je nasajeno kolo. Os ima postružen utor v katerega pride varovalo na kolesu.

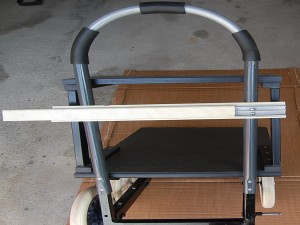

Tu vidimo pritrditev plastičnega profila na cev sesalca.

Ta profil se uporablja kot zaključna letva pri kuhinskih elementih. Pritrjen je z 4 kniping vijaki na cev sesalca.

1.V profil poz 2 izvrtate 4 luknje za osi kolesa

2.Vstavite osi in pritrdite kolesa – zavarujete proti izvleku z varovali

3.Pritrdite profila poz 3 z 6 vijaki M6

4.Prežagate cev fi 32 mm od sesalca na polovico

5.Nabijete cev fi 32 na profil poz 3 in jo zakovičite

6.Al cev poz 7 nabijete v cev poz 6 in jo zakovičite

8.Prilagodite in pritdite spodnje police – na katerih leži škatla

9.Prilagodite in pritrdite zgornje 3 police – kniping vijaki

10.Na tri police postavite protidrsno podlogo

11.Pritrdite 2 profila in protidrsno podlogo z lesnimi vijaki

12.Na dva profila poz 4 pritrdite z kniping vijaki 1 polico

13.Na zgornjo polico položite protrdrsno podlogo

14.Protidrsne podloge zavarujete z električni sponami, tako, da pobrusite notranji del

15.Pritrdite pvc profil poz 8 z 4 kniping vijaki na cev od sesalca

16. Natisnete predal od hladilnika poz 12 na pvc profil poz 8

17.Vstavite protidrsno podlogo v predal od hladilnika

18.Na kartonsko škatlo pritrdite ročaj

19.Vstavite kartonsko škatlo na spodjo polico

Voziček z zadnje strani. Predal hladilnika je nasajen na plastični profil.

Stranski pogled vozička. Profil v obliki črke u je pritrjen na iverico z kniping vijaki.

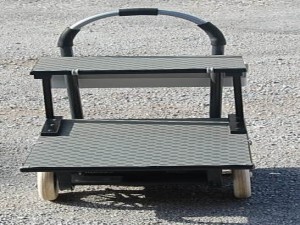

Sprednji pogled vozička.

Namen vozička je, da ima večjo površino za prevoz, poličko za odlaganje, predal hladilnika za drobne stvari in predal spodaj - kartonska škatla, za težje stvari.
