Transformacijska raztegljiva delovna miza (3. del)

3.3. Razširitev prečno levo

Material:

1x ohišje

2 x profil 20 x 40 x 400 debeline 2 mm

4 x vijaki M6 x 60

4 x vijaki M8 x 60

4 x krilne matice

2 x kovinska plošča

2x profil 20 x 40

8 x vijaki M8 x 30

Ker sem imel na razpolago kar nekaj zgornjih delov ohišji miz, sem prišel na idejo, da ga lahko uporabim. Originalni zgornji del ohišja (za razširitev) sem prežagal na polovico. Izvrtal sem 4 luknje fi 9 mm za pritrditev.

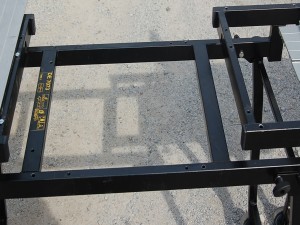

V ohišje mize sem izvrtal 4 luknje fi 9 mm za pritrditev 2 kotnih profilov. Ta dva profila se uporabljata za pritrditev zajeralne žage in za pritrditev podaljškov. V profila sem izvrtal 8 lukenj fi 9 mm za pritrditev obeh podaljškov.

Priporočamo

Transformacijska raztegljiva delovna miza (1. del)

Univerzalna mobilna delovna miza za vsakogar, izdelana iz materialov, katere po navadi zavržemo.

Priporočamo

Transformacijska raztegljiva delovna miza (2. del)

Univerzalna mobilna delovna miza za vsakogar, izdelana iz materialov, katere po navadi zavržemo.

Priporočamo

Transformacijska raztegljiva delovna miza (4. del)

Univerzalna mobilna delovna miza za vsakogar, izdelana iz materialov, katere po navadi zavržemo.

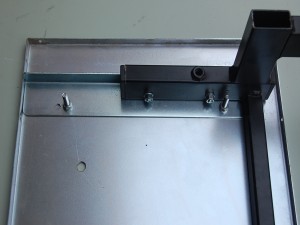

Podaljšek levo ima dve kovinski plošči. Nižja je pritrjena z 4 vijaki M6 x 60 mm na ohišje podaljška.

Druga pa je pritrjena na kotni profil z 4 vijaki M6 x 40 mm. Profil pa je pritrjen z 4 x vijaki M 6 x 30 mm na ohišje podaljška.

Važno: luknje vrtajte 1mm večje kot je premer vijakov zaradi lažje montaže in finega pozicioniranja. Velja za vse vijake. Za pritrditev plošč z maticami sem se odločil, ker zaenkrat ne mislim menjavati plošč. V prihodnosti pa bom nadomestil kovinske matice z plastičnimi krilnimi maticami.

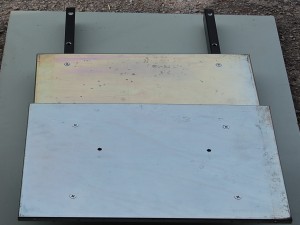

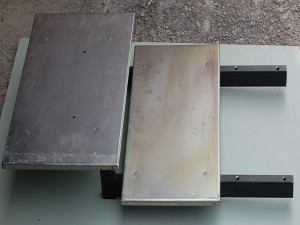

Pogled podaljška mize od zgoraj.

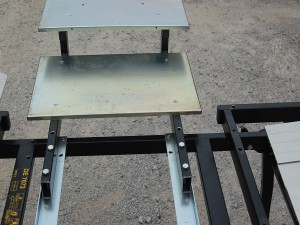

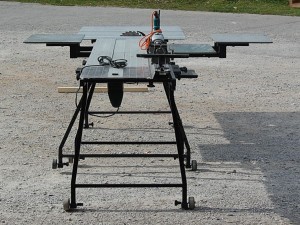

Pogled podaljška mize od strani.

Podaljšek mize z 4 pritrdimo na ohišje vijaki M8 x M8 x 60 mm in s plastičnimi krilnimi maticami, zaradi lažje montaže in demontaže.

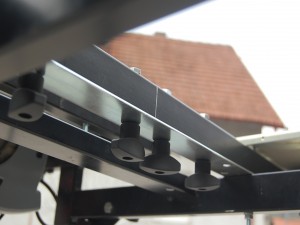

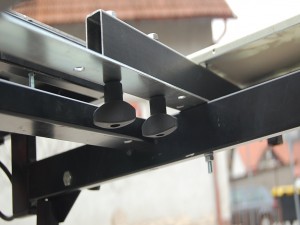

Detajl pritrditve podaljška s krilnimi maticami.

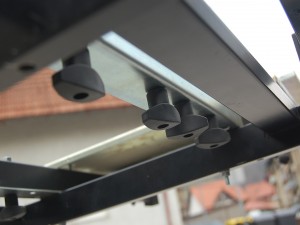

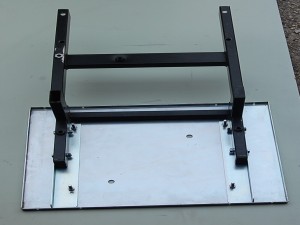

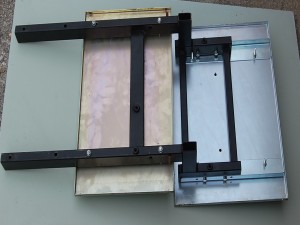

Pogled pritrditve od spodaj.

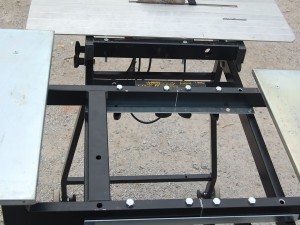

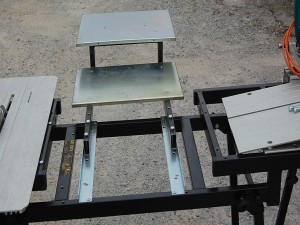

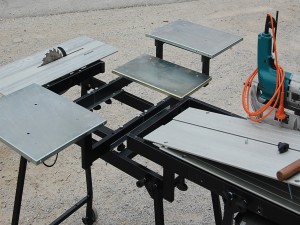

Zmontiran podaljšek na mizi.

3.4.Razširitev prečno desno

Velja enako kot pri levi izvedbi, samo da je tu ena plošča pritrjena na kotni profil.

Važno: Razširitev prve polovice delovne mize je tako končana in prihajamo na drugi del mize.
